快恢復二極管檢查方法有哪些?

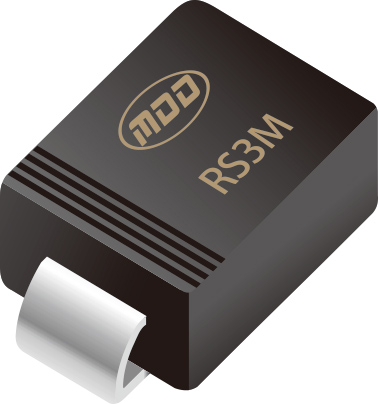

快恢復二極管是一種特殊類型的二極管,具有快速恢復特性,廣泛應用于開關電源、逆變器等高速開關電路中。在實際應用中,確??旎謴投O管的性能和質量。

1. 外觀檢查
外觀檢查是所有電子元件檢查的第一步。通過外觀檢查,可以初步判斷二極管是否存在明顯的物理缺陷,例如引腳彎曲、封裝破損、標識不清等。具體步驟如下:
檢查封裝完整性:確保二極管外殼無裂紋、破損。
檢查引腳狀況:確認引腳無氧化、無斷裂、無彎曲。
檢查標識:核對型號和規格,確保標識清晰、正確。

2. 靜態參數測試
靜態參數測試是通過萬用表或?qū)S脺y試儀器測量快恢復二極管的正向壓降(VF)、反向漏電流(IR)等關鍵參數。這些參數直接影響二極管的工作性能。具體步驟如下:
正向壓降測試:使用萬用表的二極管檔測量正向壓降。連接萬用表紅表筆到二極管的陽極(正極),黑表筆到陰極(負極),此時顯示的電壓值即為正向壓降。對于快恢復二極管,正向壓降一般在0.7V到1.2V之間。
反向漏電流測試:使用高阻計或萬用表的電流檔,施加一定的反向電壓,測量漏電流。反向漏電流越小,二極管性能越好。通常,反向漏電流應在幾微安至幾毫安之間。

3. 動態參數測試
快恢復二極管的關鍵在于其恢復特性,因此動態參數測試尤為重要。常用的動態參數測試包括反向恢復時間和恢復電荷(Qrr)等。測試方法如下:
反向恢復時間測試:使用示波器和脈沖發生器,施加正向電流,然后迅速切換到反向電壓,觀察電流恢復到零的時間。反向恢復時間一般在幾十納秒到幾百納秒之間。
恢復電荷測試:通過積分電流恢復曲線計算恢復電荷?;謴碗姾膳c反向恢復時間成正比,是影響二極管性能的另一個重要指標。

4. 環境適應性測試
為了確??旎謴投O管在不同環境下的穩定性和可靠性,還需進行環境適應性測試。常見的測試包括高低溫循環試驗、濕熱試驗和機械振動試驗等。具體步驟如下:
高低溫循環試驗:將二極管置于高溫(如125°C)和低溫(如-40°C)環境中,反復循環數次,觀察其性能變化。
濕熱試驗:在高溫高濕環境(如85°C,85%RH)下,保持一定時間(如1000小時),檢測二極管的漏電流、正向壓降等參數。
機械振動試驗:通過振動臺模擬二極管在實際使用中的機械振動,確保其在振動環境下的電氣性能穩定。

5. 電氣壽命測試
電氣壽命測試是通過模擬快恢復二極管的長期工作環境,觀察其在長期工作中的性能變化。常用的方法有恒流老化試驗和溫度加速老化試驗等。具體步驟如下:
恒流老化試驗:在規定的電流下,連續通電數百小時,定期測量二極管的正向壓降、反向漏電流等參數,觀察其變化趨勢。
溫度加速老化試驗:在高溫環境下(如150°C),加速老化過程,縮短測試時間,檢測二極管的性能變化。

快恢復二極管的檢查方法多種多樣,包括外觀檢查、靜態參數測試、動態參數測試、環境適應性測試和電氣壽命測試等。通過這些方法,可以全面、系統地評估快恢復二極管的質量和性能,確保其在實際應用中的可靠性和穩定性。
