在PCB設計中，二極管的正確應用至關重要。以下是MDD關于二極管在PCB中設計的常見分享：
1.二極管的基本原理：
二極管是由P型半導體和N型半導體形成的PN結構成的。在正向電壓作用下，二極管導通，允許電流通過；在反向電壓作用下，二極管截止，阻止電流通過。這種單向?qū)щ娦允嵌O管在電路設計中的基礎特性。2.二極管的類型與應用：
二極管有多種類型，包括通用二極管、開關二極管、整流二極管、穩壓二極管、肖特基二極管、TVS管和發光二極管等。每種類型的二極管都有其特定的應用場景，如整流、開關、穩壓、保護等。
3.二極管的參數選擇：
在PCB設計時，需要根據電路的具體要求選擇合適的二極管參數，包括最大正向工作電流、最高反向工作電壓、反向電流、反向恢復時間等。這些參數直接影響二極管的工作狀態和電路的穩定性。
4.二極管的布局與布線：
在PCB布局時，應考慮二極管的散熱和電磁干擾（EMI）問題。大功率二極管應有足夠的散熱空間，而小信號二極管則應減少布線的寄生電感，以降低EMI。
5.二極管的極性識別：
在PCB設計中，正確識別二極管的極性非常重要。通常，二極管的正極（陽極）會標有白色或紅色的帶或點，而負極（陰極）則沒有標記。
6.二極管的保護措施：
在設計中，二極管常被用于保護電路免受反向電壓或浪涌電流的損害。例如，肖特基二極管因其低正向壓降和快速開關特性，常用于反極性保護。
7.二極管的熱管理：
在高功率應用中，二極管的熱管理是設計中的一個重要方面。需要考慮二極管的最大結溫，并確保PCB設計能夠提供足夠的熱傳導路徑。
8.二極管的封裝選擇：

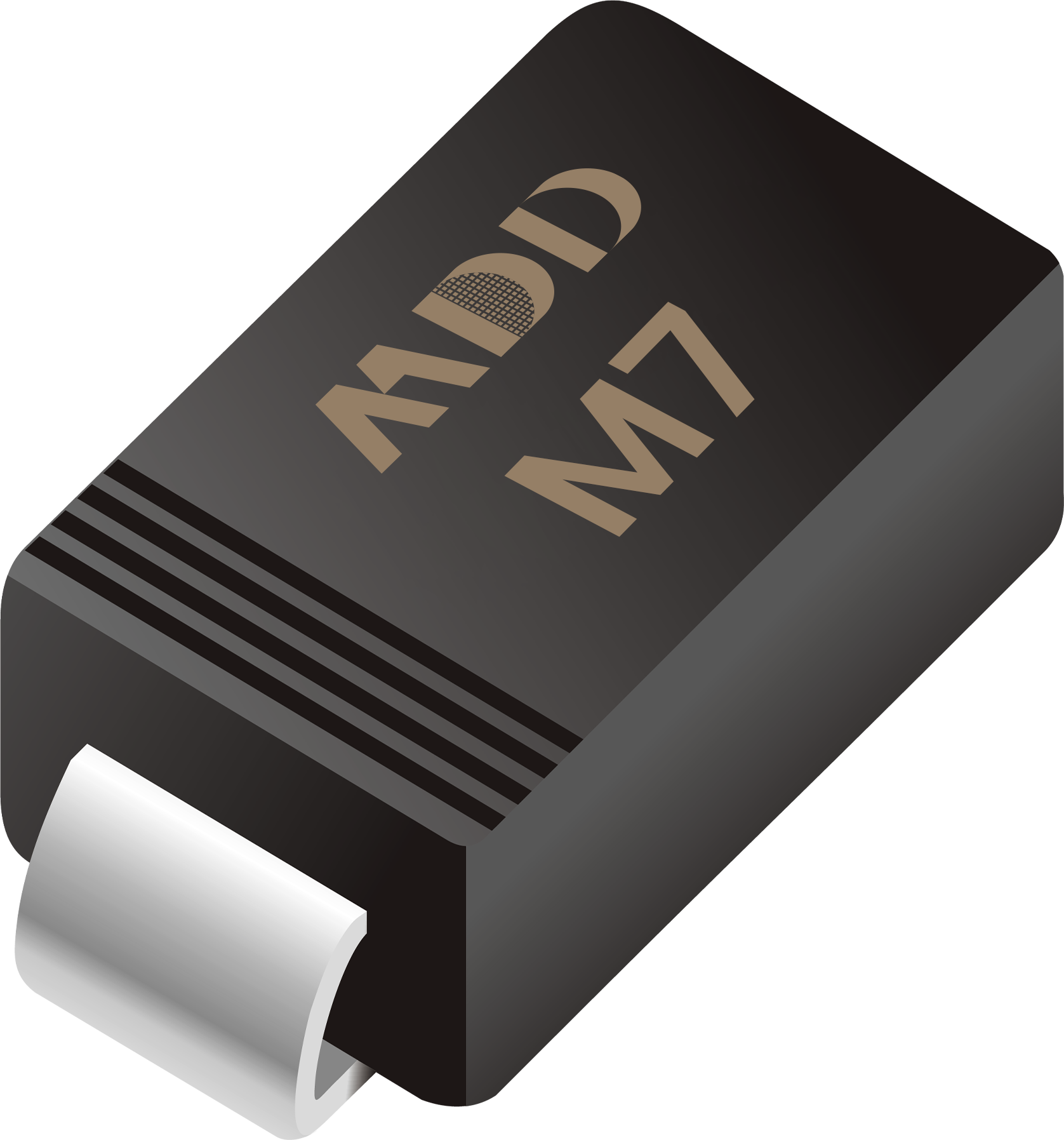

根據PCB的空間和機械要求，選擇合適的二極管封裝類型，如SOD、SMA、SMB、SMC等。
二極管在PCB設計中的應用涉及多個方面，包括類型選擇、參數匹配、布局布線、極性識別、保護措施、熱管理和封裝選擇。正確的設計可以確保電路的可靠性和穩定性。
