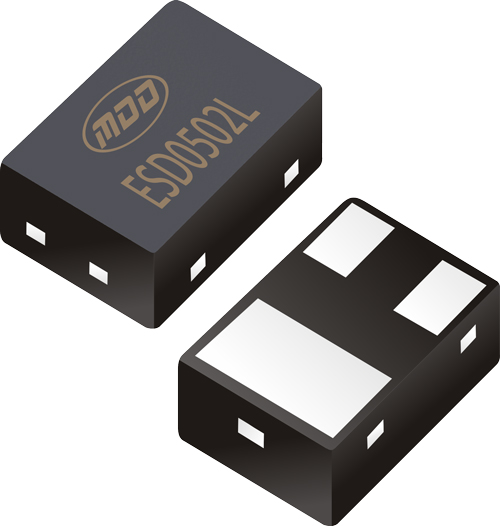

失效原因
過載電壓和電流：靜電二極管設計用于吸收有限的靜電能量。當施加的靜電放電能量超過二極管的吸收能力時，會導致二極管過熱，從而引發燒毀或電氣特性退化。
反向偏壓破壞：靜電二極管通常連接在電路的關鍵節點處，保護電路免受靜電沖擊。然而，在實際應用中，電路設計可能會使二極管在反向偏壓條件下工作超過其額定值，從而引發擊穿和失效。
熱應力：由于靜電二極管在吸收靜電能量時會產生熱量，過多的熱量積累會導致二極管材料的退化。這種熱應力長期作用下，可能會導致器件結構性損壞。
制造缺陷：制造過程中存在的缺陷如微觀裂紋、不均勻的摻雜和污染等，都可能在靜電沖擊下被放大，導致器件過早失效。
失效機制
熱失效：當靜電二極管在短時間內承受過大的靜電能量時，會導致器件內部產生大量熱量。如果熱量不能及時散出，將會引起器件過熱，導致硅片熔化，進而使二極管失效。這種失效通常表現為器件電氣特性顯著變化，甚至完全失去保護功能。
擊穿失效：當施加在靜電二極管上的反向電壓超過其耐壓值時，二極管會發生擊穿現象。這種擊穿可能是暫時的（可恢復性擊穿）或者永久性的（不可恢復性擊穿）。擊穿失效通常表現為二極管漏電流急劇增加，保護效果喪失。
材料退化：長期的熱應力和電應力作用會導致二極管材料結構的退化，例如硅材料中的摻雜物擴散、界面缺陷增加等。這些退化現象會逐步削弱二極管的電氣性能，最終導致器件失效。
失效分析方法
外觀檢查：使用顯微鏡觀察失效靜電二極管的外觀，查找表面裂紋、燒毀痕跡等物理損傷。通過外觀檢查可以初步判斷失效的類型和嚴重程度。
電氣測試：通過測量失效二極管的電氣特性（如正向電壓、反向漏電流等），與正常器件進行對比，判斷失效的性質。例如，反向漏電流增加可能表明二極管發生了擊穿。
熱成像分析：利用紅外熱成像技術檢測失效器件在工作時的溫度分布，查找過熱區域，推斷熱失效的原因和位置。這種方法尤其適用于檢測由于熱應力引起的失效。
斷層掃描和切片分析：通過X射線斷層掃描和物理切片技術，可以詳細觀察二極管內部結構，查找內部缺陷和損傷。例如，硅片中的裂紋和空洞可以通過這些方法精確定位和分析。
失效仿真：利用計算機仿真技術，對靜電二極管在不同靜電沖擊條件下的響應進行模擬，幫助理解失效機制并優化設計。這種方法可以有效預測二極管在各種實際應用環境下的表現。
預防措施
設計優化：在電路設計中，合理選擇靜電二極管的額定值，并確保其工作條件在安全范圍內。可以通過并聯或串聯多個二極管來提高耐壓和耐流能力。
熱管理：改善器件散熱條件，確保靜電二極管在工作過程中不會因為熱積累而過熱。例如，優化PCB設計，增加散熱通道。
材料改進：采用高質量的原材料和先進的制造工藝，減少制造缺陷和材料退化問題，提高靜電二極管的可靠性。
靜電防護措施：在電子設備的設計和使用過程中，采取有效的靜電防護措施，如接地、屏蔽和使用防靜電包裝材料，減少靜電放電的風險。
靜電二極管在電子設備中起著至關重要的保護作用。通過深入分析其失效原因和機制，并采取適當?shù)念A防措施，可以有效提高電子設備的可靠性和壽命。
