工作原理
快恢復二極管
快恢復二極管是一種具有較快反向恢復時間的二極管。反向恢復時間指的是當二極管從導通狀態切換到截止狀態時，二極管內的少數載流子需要撤離的時間。普通整流二極管在這一過程中會產生較長的反向恢復時間，導致開關速度慢、效率低。快恢復二極管通過優化半導體材料和結構設計，使其反向恢復時間大大縮短，通常在幾十納秒至幾百納秒之間，從而適用于高頻開關電路和高速整流電路中。
TVS二極管
TVS二極管是一種專門用于保護電路免受瞬態電壓（如電源浪涌、電磁干擾等）沖擊的器件。它在正常工作電壓下處于高阻狀態，當電壓瞬時超過其擊穿電壓時，TVS二極管會迅速進入低阻狀態，將過剩的電流引入地線，防止電壓尖峰損壞敏感的電子器件。其響應時間極快，一般在皮秒級別，能夠有效保護電路免受瞬態高電壓的影響。
特性對比
反向恢復時間
快恢復二極管：具有較短的反向恢復時間，通常在幾十納秒至幾百納秒之間。
TVS二極管：反向恢復時間不是其關鍵參數，因為其主要功能是電壓鉗位保護，而不是快速恢復。
工作電壓和擊穿電壓
快恢復二極管：具有較高的反向耐壓，通常用于整流和開關電路中，工作電壓范圍廣。
TVS二極管：具有明確的擊穿電壓，當電壓超過這一值時會迅速導通，通常用于低電壓電路保護。
功耗
快恢復二極管：由于其在高頻下的工作效率較高，因此在高頻開關電路中功耗較低。
TVS二極管：在正常狀態下功耗極低，但在承受瞬態電壓時會吸收大量能量，因此需要考慮其功耗和熱管理。
封裝和尺寸
快恢復二極管：通常以DO-41、DO-201等標準封裝形式出現，適合于各種電路板設計。

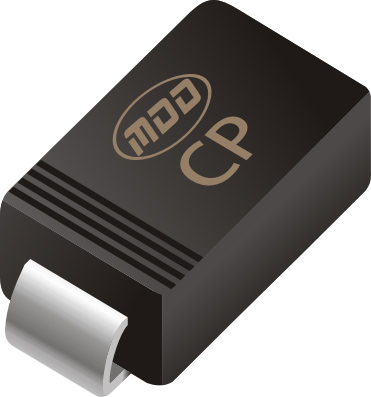

TVS二極管：常見的封裝有SMA、SMB、SMC等，以便在有限空間內提供高效保護。
應用場景
快恢復二極管
快恢復二極管廣泛應用于高頻開關電源、DC-DC轉換器、逆變器等需要快速恢復特性的電路中。由于其快速恢復能力，可以顯著提高電路的效率和穩定性，減少開關損耗和電磁干擾。例如，在電動汽車的電機驅動控制系統中，快恢復二極管用于高速切換，確保系統的高效運行。
TVS二極管
TVS二極管主要用于保護敏感電子器件免受瞬態電壓沖擊，常見于電源端口保護、數據線保護、通信設備保護等。例如，在USB接口、電源適配器、網絡設備中，TVS二極管可以防止靜電放電（ESD）和電源浪涌對內部電路的損害。
快恢復二極管和TVS二極管在工作原理、特性及應用場景上有顯著的不同。快恢復二極管主要用于高頻、高效的電路切換，而TVS二極管則側重于電路保護，防止瞬態電壓對電子設備的損害。了解并正確選用這兩種二極管，對于設計高效、可靠的電子電路至關重要。
