在整流電路中，二極管的選擇至關重要，直接影響電源系統的轉換效率、開關損耗和可靠性。常見的MDD整流二極管包括普通整流二極管和超快恢復二極管。兩者在恢復時間、正向壓降、功率損耗等方面存在顯著差異，適用于不同的應用場景。

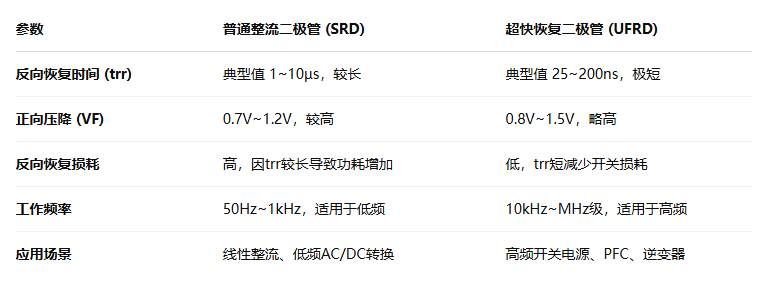

1.核心參數對比
從上表可以看出，超快恢復二極管的反向恢復時間極短，可以顯著減少反向恢復損耗，使其在高頻開關電源、PFC（功率因數校正）、逆變器等高效能電路中更具優勢。而普通整流二極管因trr較長，適用于工頻整流等低速應用。
2.普通整流二極管的應用
普通整流二極管的特點是結構簡單、成本低、恢復時間長，主要適用于工頻或低頻整流電路。例如：
線性電源：用于50Hz/60Hz的AC-DC整流，常見于家電適配器、變壓器整流輸出等。
橋式整流器：如1N4007（1000V,1A），在低速整流應用中廣泛使用。
電機驅動電路：低速整流不涉及高頻開關，普通整流二極管能滿足需求。
普通整流二極管不適合高頻應用，因為較長的trr會導致額外的功率損耗，影響系統效率。
3.超快恢復二極管的應用
超快恢復二極管因trr短、開關損耗低，在高頻應用中表現優異，例如：
開關電源（SMPS）：適用于高頻DC-DC變換，提高轉換效率。例如HER系列、UF系列超快恢復二極管。
功率因數校正（PFC）：在PFC電路中，二極管的快速恢復特性減少EMI干擾，提高功率因數。
高頻逆變器：如光伏逆變器、電機驅動，UF二極管能顯著降低開關損耗，提高整體效率。
常見型號如UF4007（1000V,1A,trr≈75ns）就比普通1N4007（trr≈2μs）在高頻開關應用中更具優勢。
4.如何選擇合適的整流二極管？
①低頻應用（50Hz~1kHz）：
選用普通整流二極管（如1N400x系列），成本低，適用于工頻整流。
②中頻應用（1kHz~100kHz）：
選用快速恢復二極管（FRD），如FR107（1A,1000V,trr≈500ns），適用于諧振電路、功率整流。
③高頻應用（>100kHz）：
選用超快恢復二極管（UFRD），如UF4007（1A,1000V,trr≈75ns），用于高頻開關電源。
選用肖特基二極管（SBD），如SS34（3A,40V,trr≈5ns），適用于低壓大電流整流。
綜上，MDD普通整流二極管適用于低頻整流，如線性電源、工頻整流器，而超快恢復二極管則適用于高頻開關電源、PFC、逆變器，減少開關損耗，提高系統效率。在實際應用中，應根據電路工作頻率、導通壓降、功率損耗等因素選擇合適的二極管，以優化電路性能并提高可靠性。
