一、定義與基本結構
1. 整流二極管
整流二極管是專門用于整流的二極管，具有單向?qū)щ娦?，允許電流從陽極流向陰極，阻止反向電流。常用的整流二極管包括1N4007、1N5408等，特點是能夠承受高電壓和大電流。
結構特點：
單個二極管，只有一個PN結。
主要由硅或其他半導體材料制成。
尺寸小、單獨使用。
2. 整流橋
整流橋是將四個整流二極管按照特定連接方式組合而成的電路結構，通常封裝在一個模塊中。它可以將交流電轉換為直流電，輸出雙極性電壓或更穩定的直流電。
結構特點：
由四個整流二極管按照橋式電路連接，形成全波整流電路。
常用型號包括KBPC3510、MB6S等。
封裝形式多樣，包括DIP封裝、貼片封裝和金屬封裝等。

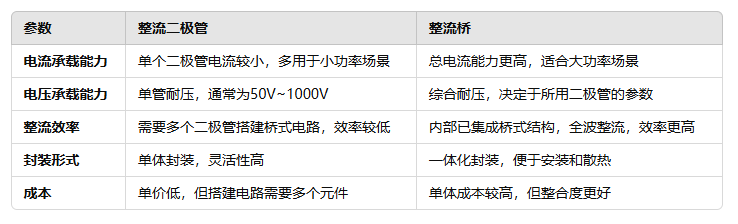

二、性能對比
三、應用場景對比
整流二極管的典型應用
小功率整流電路：
在小電流、低電壓應用中，可以單獨使用整流二極管實現整流。例如，家用小型電子設備中的電源模塊。
開關電路保護：
整流二極管常用于開關電路中的續流二極管，以保護電路元件免受反向電壓的沖擊。
信號整形：
在通信電路或傳感器電路中，用于波形整形或脈沖檢測。
整流橋的典型應用
高功率電源：
整流橋多用于工業設備或大功率開關電源中。例如，UPS電源、變頻器和大功率電機驅動電路。
市電整流：
整流橋廣泛用于將交流市電轉換為直流供電，例如家用電器中的適配器電路。
簡化電路設計：
由于內部已經完成橋式連接，整流橋能夠顯著減少電路設計和焊接的復雜性。
四、選型與實際使用建議
1. 根據功率需求選擇
如果電路的功率需求較小（<1A），可以選擇單個整流二極管搭建整流電路；而在高功率場景下（>1A），整流橋更適合使用。
2. 考慮電路的可靠性
整流橋因集成化程度高，連接方式固定，在大功率或振動較大的場景中表現更可靠。而整流二極管靈活性更高，適合需要頻繁調整或定制的電路。
3. 成本和空間限制
若成本敏感或PCB空間有限，優先選擇整流橋，因為其高集成度和簡化設計能降低整體成本和空間占用。
整流二極管和整流橋是電子電路中關鍵的整流元件，兩者各有優缺點。整流二極管適合小功率、低成本的場景，而整流橋因其高集成度和高效性，在高功率整流中更具優勢。
