一、基本定義與工作原理

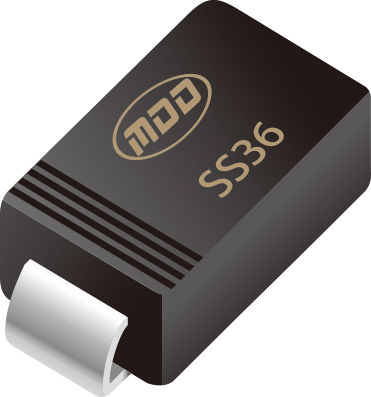

肖特基二極管是由金屬與半導體接觸形成的半導體器件。其主要特性是具有低正向壓降和快速開關速度。肖特基二極管的正向壓降通常在0.15V到0.45V之間，遠低于普通PN結二極管的0.7V。這使得肖特基二極管在需要高效率和快速響應的應用中非常有用。
TVS二極管是一種用于保護電子電路免受瞬態電壓尖峰（如電涌和靜電放電）影響的半導體器件。TVS二極管在正常工作電壓下呈現高阻態，而當瞬態電壓超過其擊穿電壓時，迅速導通并將過電壓鉗位到安全水平，從而保護后續電路。
二、應用領域
肖特基二極管主要應用于以下領域：
電源電路：因其低正向壓降，肖特基二極管常用于DC-DC轉換器和電源整流，以提高能效。
高速開關電路：因其快速開關特性，肖特基二極管適用于高速數字電路和射頻電路中。
功率電路：在高頻率操作和低電壓應用中，肖特基二極管常用于功率因數校正和反并聯二極管。
TVS二極管的應用領域包括：
過壓保護：TVS二極管廣泛用于保護電源線、信號線和數據線，防止瞬態電壓沖擊對敏感電子元件造成損害。
通信設備：在通信設備中，TVS二極管保護接口和傳感器免受靜電放電（ESD）的影響。
汽車電子：TVS二極管保護汽車電子設備免受電涌和負載突變的影響。
三、結構與材料
肖特基二極管的結構特點是金屬與半導體形成肖特基勢壘。常用的半導體材料是硅（Si）和碳化硅（SiC），后者常用于高壓和高溫應用中。
TVS二極管通常由PN結或PNP結構組成，常用材料是硅。TVS二極管通過調節摻雜濃度和幾何結構來控制其擊穿電壓和鉗位電壓。
四、性能比較
正向壓降：肖特基二極管的正向壓降較低，通常為0.15V到0.45V；TVS二極管在正常工作電壓下幾乎不導通，表現為高阻態。
開關速度：肖特基二極管具有極快的開關速度，非常適合高頻應用；TVS二極管的開關速度同樣較快，但其主要功能是應對瞬態電壓。
電流處理能力：肖特基二極管能夠處理較大的電流，特別是在電源和功率應用中；TVS二極管的電流處理能力相對較小，主要針對瞬態大電流的鉗位保護。
擊穿電壓和鉗位電壓：TVS二極管設計用于在特定電壓下迅速擊穿并鉗位過電壓，以保護電路，而肖特基二極管并不具備這種特性。
五、可靠性與壽命
肖特基二極管在高溫和高頻應用中的可靠性較高，但其漏電流也較大，需要在設計中考慮熱管理問題。TVS二極管在瞬態電壓保護方面表現出色，能夠在極短時間內響應，但其擊穿電壓和鉗位電壓需要精確匹配應用需求。
六、成本與市場
肖特基二極管的成本相對較低，廣泛應用于各種電子設備中。TVS二極管因其特定的保護功能，成本略高，但在需要電路保護的應用中是必不可少的。
肖特基二極管和TVS二極管在電子工程中的作用截然不同。前者以低正向壓降和快速開關速度著稱，主要用于整流和高頻應用；后者以保護電路免受瞬態電壓沖擊為主要功能，廣泛應用于過壓保護領域。
