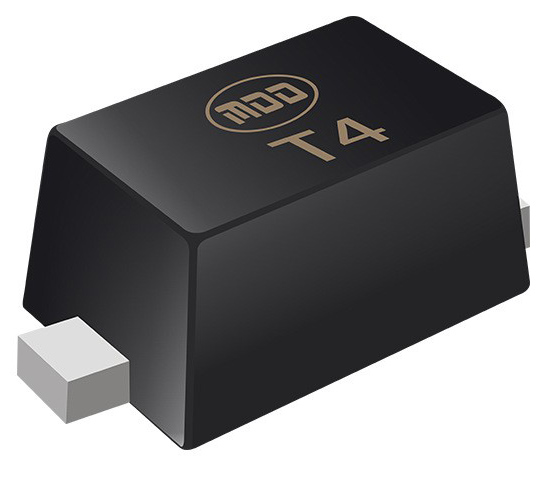

1. 選擇合適的開關二極管
在設計電路時，選擇合適的開關二極管是首要任務。應根據具體應用場景的需求，考慮以下幾個參數：
反向恢復時間（Trr）：對于高頻應用，需要選擇反向恢復時間短的二極管，以減少開關損耗和電磁干擾。
最大反向電壓（VR）：確保二極管的最大反向電壓高于電路中的峰值電壓，以避免二極管擊穿。
正向電流（IF）：選擇能夠承受電路工作電流的二極管，避免過流損壞。
結電容（Cj）：對于高速開關應用，低結電容的二極管能夠提供更快的響應速度。
2. 注意熱管理
開關二極管在工作過程中會產生熱量，特別是在大電流和高頻應用中。適當?shù)臒峁芾泶胧┦谴_保二極管長期穩定工作的關鍵。常見的熱管理方法包括：
散熱片：在二極管上加裝散熱片，增強熱量的散發。
散熱墊：使用導熱性能良好的散熱墊，將熱量傳導到電路板或外殼上。
空氣流通：設計合理的電路板布局，確保良好的空氣流通，幫助散熱。
3. 防止過壓和過流
在一些應用中，開關二極管可能會面臨瞬態過壓或過流的情況，如電源開關時的浪涌電流或雷擊電磁脈沖。為了保護二極管不受損壞，可以采取以下措施：
浪涌抑制器：在電路中增加浪涌抑制器，如TVS二極管，吸收過壓瞬態。
限流電阻：在二極管前串聯限流電阻，限制瞬態電流峰值。
保護電路：設計保護電路，如RC緩沖電路，吸收高頻開關過程中產生的瞬態電壓。
4. 注意電路布局
合理的電路布局能夠減少寄生效應，提高電路性能和可靠性。具體建議包括：
最小化寄生電感和電容：在設計PCB時，盡量縮短二極管與相關元件之間的連接線，減少寄生電感和電容。
地線分布：確保電路板上有良好的地線分布，減少噪聲干擾。
屏蔽和隔離：在高頻和高壓應用中，適當?shù)钠帘魏透綦x措施能夠減少電磁干擾。
5. 關注環境因素
開關二極管的性能可能會受到環境因素的影響，如溫度、濕度和輻射等。在實際應用中，需要根據具體環境條件選擇合適的二極管，并采取相應的保護措施：
溫度范圍：選擇能夠在預期溫度范圍內穩定工作的二極管，特別是在極端溫度環境下。
防潮措施：在高濕度環境中，采取防潮措施，如涂覆保護膜或使用密封殼體。
輻射防護：在輻射較強的環境中，選擇抗輻射能力強的二極管，或采取輻射屏蔽措施。
6. 了解二極管特性曲線
充分了解并分析開關二極管的特性曲線，如伏安特性曲線和恢復特性曲線，對于優化電路設計和性能調試非常重要。通過這些曲線，可以更準確地預測二極管在不同工作條件下的行為，避免設計和應用中的潛在問題。
開關二極管在現代電子電路中扮演著至關重要的角色。正確選擇和應用開關二極管，不僅能夠提高電路性能，還能延長系統的使用壽命。
